Visão geral do produto

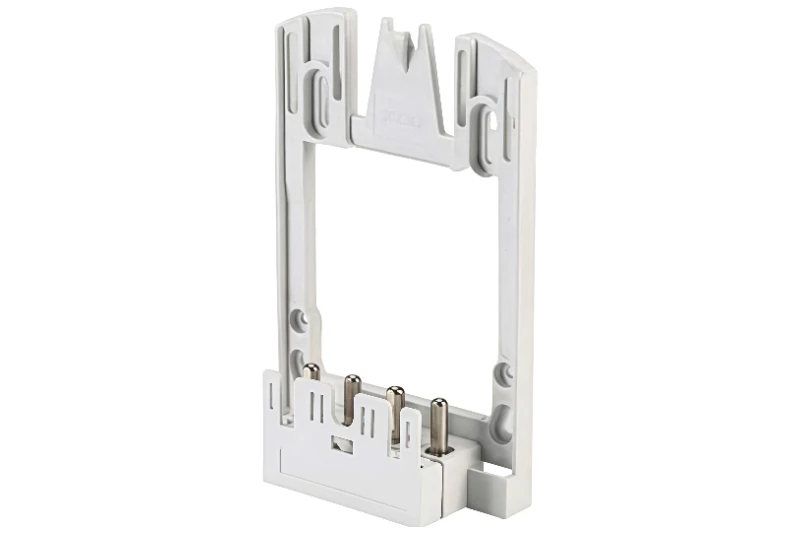

Nosso conector de folga monofásico-de 60A é um componente de alto-desempenho e segurança-projetado para sistemas de medição-monofásicos, projetado para atender aos mais rígidos padrões de segurança elétrica e de serviços públicos. Este conector apresenta folga elétrica e distância de fuga otimizadas, garantindo isolamento superior e proteção contra arcos elétricos e curtos-circuitos, tornando-o ideal para uso em aplicações de medição de serviços públicos.

Especificações críticas de engenharia de energia

Para atender aos rigorosos requisitos de licitações de serviços públicos e padrões de segurança elétrica, este conector apresenta as seguintes especificações principais de engenharia:

01/

Folga elétrica: maior ou igual a 8 mm, atendendo aos padrões IEC 60947-1 para sistemas elétricos de baixa tensão, proporcionando proteção superior contra arcos elétricos e curtos-circuitos entre partes energizadas.

02/

Distância de fuga: Maior ou igual a 12mm, garantindo que a superfície do material isolante proporcione resistência adequada à corrente de fuga, mesmo em ambientes úmidos e contaminados.

03/

Tensão nominal: 230 Vca, monofásico-

04/

Corrente nominal: serviço contínuo de 60A

05/

Tensão dielétrica suportável: 2,5kV CA por 1 minuto, sem quebra, atendendo aos padrões de segurança da concessionária.

06/

Resistência de Isolamento: > 100MΩ a 500V DC, garantindo isolamento elétrico completo.

Compatibilidade de fios e especificações de conexão do medidor

01.

Tamanho de fio compatível

Fios de cobre sólidos ou trançados de 1,5 mm² a 16 mm², adequados para fiação de medidor monofásico padrão.

02.

Profundidade do furo da fiação do medidor

12mm, garantindo uma conexão segura e profunda com os terminais de fiação do medidor, evitando conexões soltas e queda de tensão.

03.

Comprimento de decapagem

10 mm, seguindo o medidor de decapagem marcado no conector para uma conexão ideal.

04.

Torque do parafuso

1,0N·m a 1,2N·m, garantindo uma conexão segura sem apertar demais e danificar o fio ou o terminal do medidor.

product-1807-870

Solicitação de amostra grátis

Oferecemos solicitações de amostras grátis para empresas de serviços públicos, empreiteiros elétricos e empresas de engenharia qualificadas. Isso permite que você teste o conector em sua aplicação específica, verifique sua conformidade com os requisitos do projeto e garanta que ele atenda aos padrões de licitação da sua concessionária antes de fazer um pedido em grandes quantidades.

Para solicitar uma amostra grátis, basta entrar em contato com nossa equipe de vendas e fornecer os detalhes da sua empresa, requisitos do projeto e informações de envio. Providenciaremos o envio de uma amostra gratuitamente, sem obrigação de compra.

Materiais e Construção

Componentes Condutivos

Cobre eletrolítico de alta-pureza com revestimento de estanho, proporcionando excelente condutividade e resistência à corrosão.

Carcaça de isolamento:

Plástico de engenharia-retardador de chamas e de alta{1}}resistência com classificação UL94-V0, proporcionando isolamento elétrico superior e durabilidade mecânica.

Proteção de entrada

IP54, protegendo contra poeira e respingos de água nas caixas dos medidores.

Recursos anti{0}}violação

Selos de segurança-integrados para evitar acesso não autorizado e adulteração.

Diretrizes de instalação

1. Certifique-se de que a caixa do medidor esteja des{1}}energizada e que toda a energia esteja desconectada antes da instalação.

2. Alinhe o conector com os terminais do medidor-monofásico, garantindo a orientação correta, e empurre firmemente para criar uma conexão segura.

3. Fixe o conector à caixa do medidor usando os parafusos de montagem fornecidos.

4. Conecte os cabos de alimentação principais aos terminais de entrada do conector, seguindo a identificação de fase e neutro.

5. Aperte todos os parafusos com o torque recomendado e verifique se todas as conexões estão seguras antes de restaurar a energia.
